Сварка трубопроводов
Дата:
22.10.2024
Существуют три основных способа сварки трубопроводов из термопластов:
• Сварка встык
• Сварка в раструб
• Электромуфтовая сварка

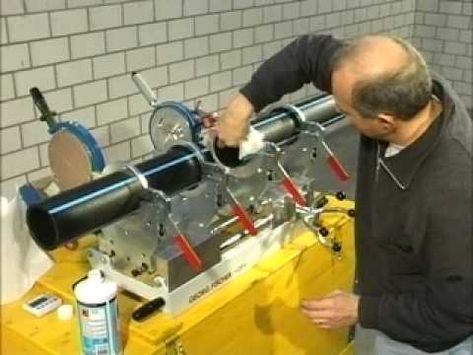

Сварка встык
Сварка встык, называемая также сваркой при помощи плоского нагревательного элемента.
Помимо нагревательного элемента, называемого также «зеркалом» в состав оборудования для сварки труб встык входят центратор, торцеватель а также различные вспомогательные компоненты.
Центратор, при помощи которого происходит выравнивание свариваемых частей трубопровода относительно друг друга, их фиксация и сдвиг может быть как с ручным (для труб с диаметром до 160 мм) , так и с гидравлическим приводом (для труб с диаметром свыше 160 мм).
Процесс сварки заключается в последовательном нагреве стыкуемых частей трубопровода с помощью нагревательного элемента, их стыковке и охлаждении под давлением.
Из всех типов сварки трубопроводов из термопластов данный тип сварки наиболее распространен, и применяется для труб из большинства видов инженерных термопластов – PP-H, PP-B, HD-PE, PVDF.

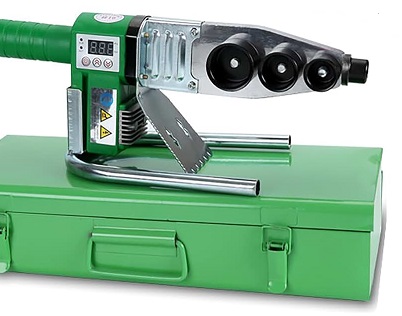

Раструбная сварка
Сварка, подразумевающая соединение элементов трубопровода с помощью фитингов, называемых также муфтами, поэтому данный метод сварки называют еще муфтовой сваркой.
В процессе сварки происходит одновременный нагрев одной из частей фитинга (муфты) и одного из соединяемых элементов трубопровода, после чего элемент вставляется в фитинг, фиксируется в нем и в таком виде остывает.
После этого подобным образом разогревают и соединяют конец другого элемента трубопровода и другую часть фитинга.

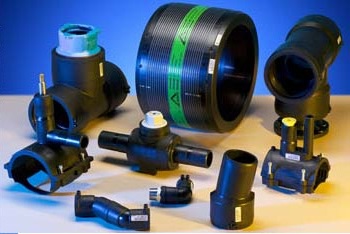

Электромуфтовая сварка
Электромуфтовая или электродиффузионная сварка это вид сварки трубопроводов с помощью фасонных деталей с закладными нагревательными элементами.
Данный тип сварки применяется для труб из большинства видов инженерных термопластов – PP-H, PP-B, HD-PE, PVDF.
Безусловным достоинством данного метода сварки является компактность сварочного оборудования, что в случае, скажем монтажа или ремонта трубопроводов в местах с затрудненным доступом имеет решающее значение.
Электромуфтовая сварка имеет преимущество также при монтаже трубопроводов малого диаметра, из труб, поставляемых в бухтах.
И наоборот, при очень больших диаметрах трубопроводов, от 1000 мм и выше сварка при помощи закладного нагревательного элемента является единственным возможным способом соединения частей трубопровода.
Однако качество электромуфтовой сварки в значительной степени зависит от качества используемых материалов и аккуратности соблюдения технологии, в первую очередь от чистоты свариваемых поверхностей и правильности стыковки свариваемых элементов.
В полевых условиях соблюдение этих условий зачастую сильно затруднено.
