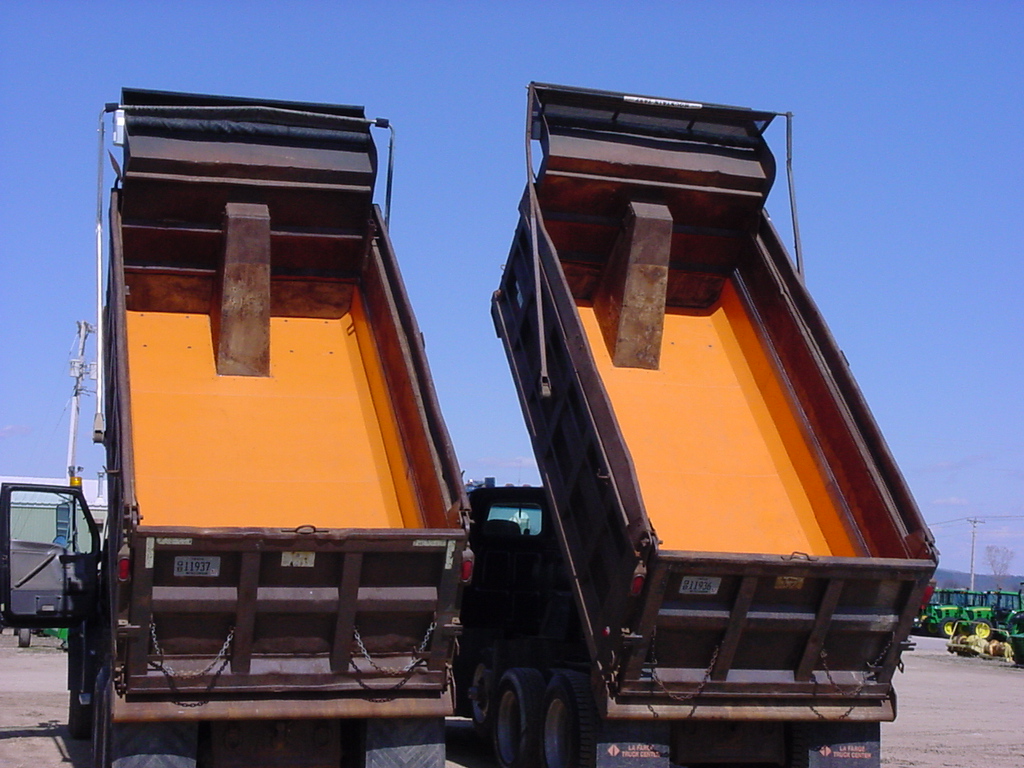

Футеровка кузова грузового а/м износостойкими термопластами с низким коэффициентом трения. Практические рекомендации.

Выполнение углов

При футеровке участков с углами 45º или подобных, выборка облицовочного материала по местам сгибов выполняется точно по граням угла облицовываемой поверхности. Выборка производится либо фрезой 10 мм или циркулярной пилой с диском толщиной 4 мм.

Выполнение закруглений с радиусом 300 мм и менее

Если радиус закругления облицовываемой поверхности составляет 300 мм и менее, при футеровке поверхность облицовочного материала в месте сгиба размечается пятью продольными рисками, на равном расстоянии друг от друга. Расстояние рассчитывается путем деления радиуса закругления на требуемое количество продольных полос (секций) между выборками.

Поверхность облицовочного материала в месте выполнения радиуса размечается либо карандашом, либо мелом, после чего выборку выполняют либо фрезером, либо циркулярной пилой.

Пример: радиус 120 делится на 4 секции, получаем  30 ширина секции.

Выполнение закруглений с радиусом 300 мм и более

Если радиус закругления облицовываемой поверхности составляет 300 мм и более, при футеровке поверхность облицовочного материала в месте сгиба размечается пятью продольными рисками, на равном расстоянии друг от друга, однако выбираются только 4 из них. Расстояние рассчитывается путем деления радиуса закругления на требуемое количество продольных полос (секций) между выборками.

Поверхность облицовочного материала в месте выполнения радиуса размечается либо карандашом, либо мелом, после чего выборку выполняют либо фрезером, либо циркулярной пилой, причем первая, ближняя к полу отметка пропускается, и выборку материала выполняют начиная со второй метки - этим достигается лучше прилегание материала к полу в месте сгиба.

Выполнение углов 90º

Прежде всего, определяют точное место сопряжения стенки и дна кузова – это есть центральная точка для выполнения сгиба 90º. Далее, измеряют расстояние от центральной точки дна кузова до центральной точки выполнения сгиба. Измерения выполняют у передней стенки и задней кромки кузова, т.к. ширина кузова в них может отличаться.

Затем по результатам измерений карандашом или мелом выполняют разметку листа облицовочного материала. Далее циркулярной пилой или фрезером выполняют выборку по всей длине облицовочного материала.

Внимание: остаточная толщина материала в месте выборки должна составлять не мене 3 мм!

Количество выборок зависит от толщины облицовочного материала:

6 мм – 2 выборки
10 мм – 4 выборки
12 мм - 6 выборок

Расстояние между выборками должно быть в пределах 3 мм.
